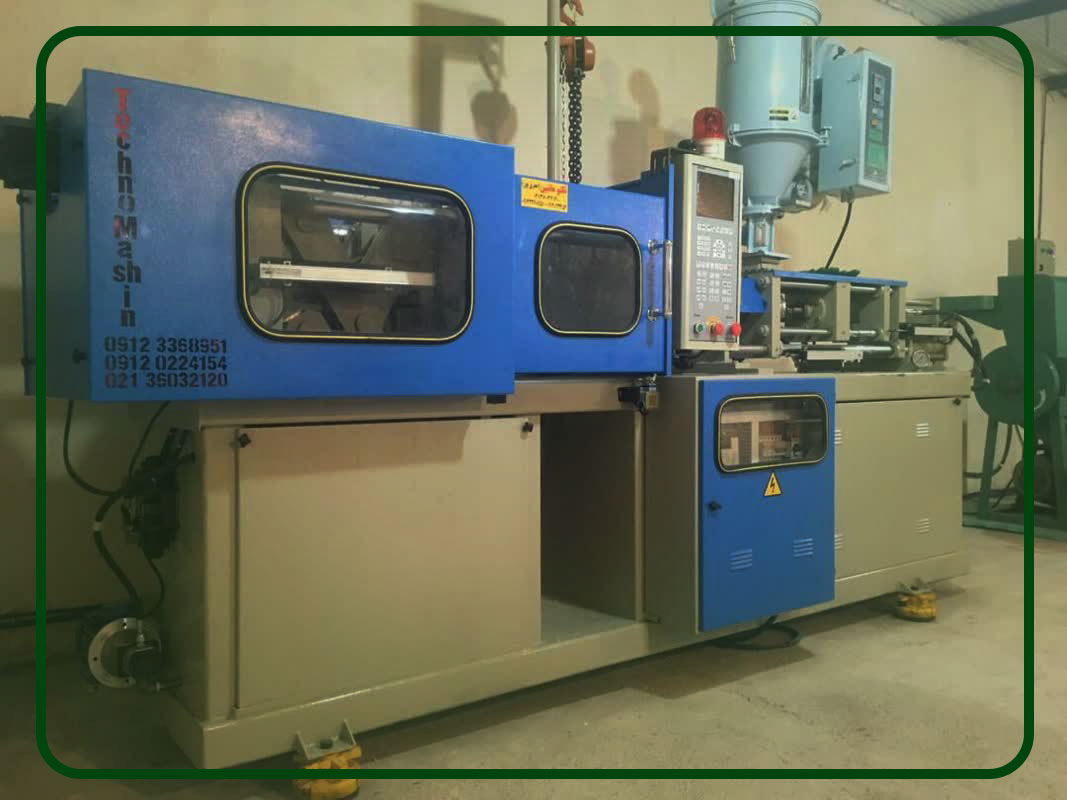

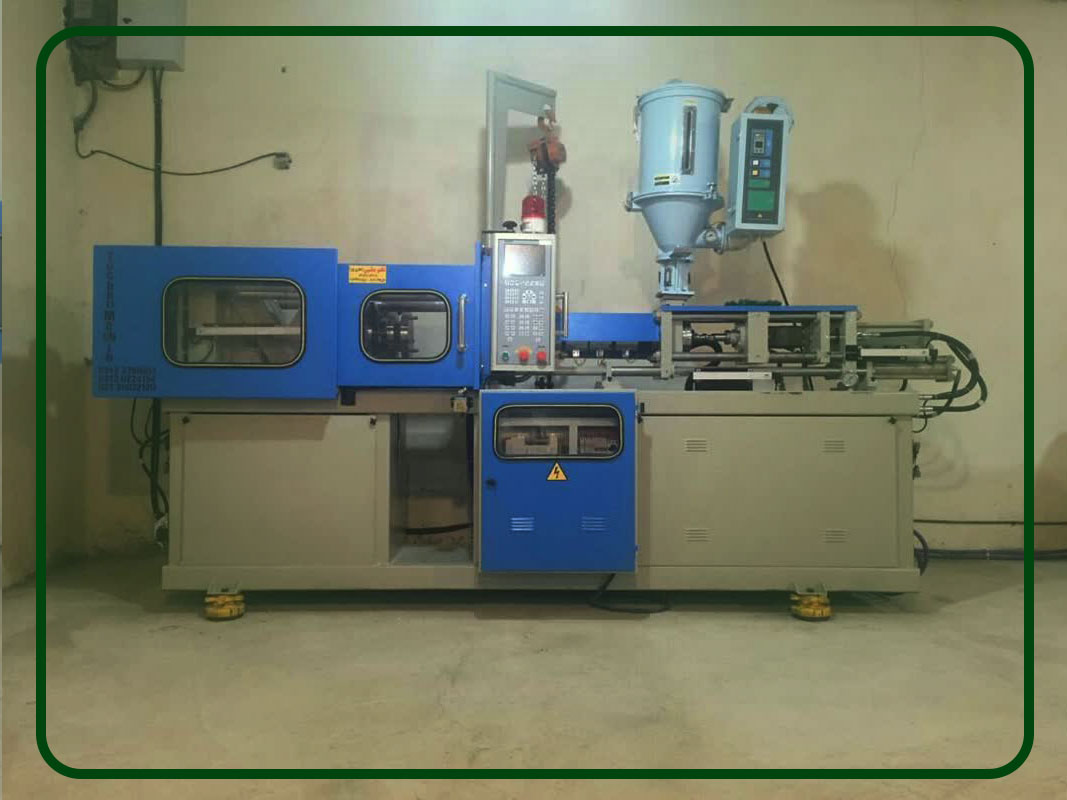

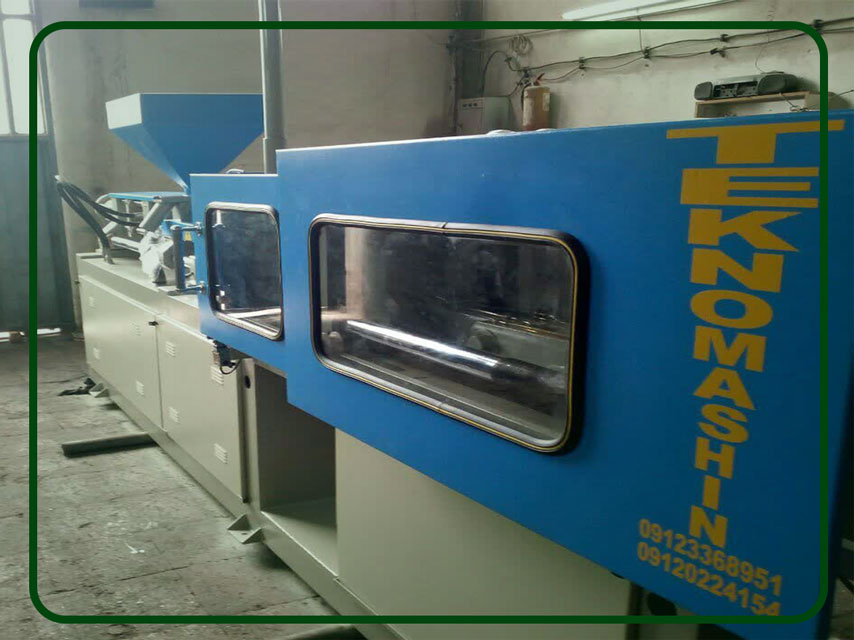

ماشین سازی صفری پور تولید کننده دستگاه تزریق پلاستیک

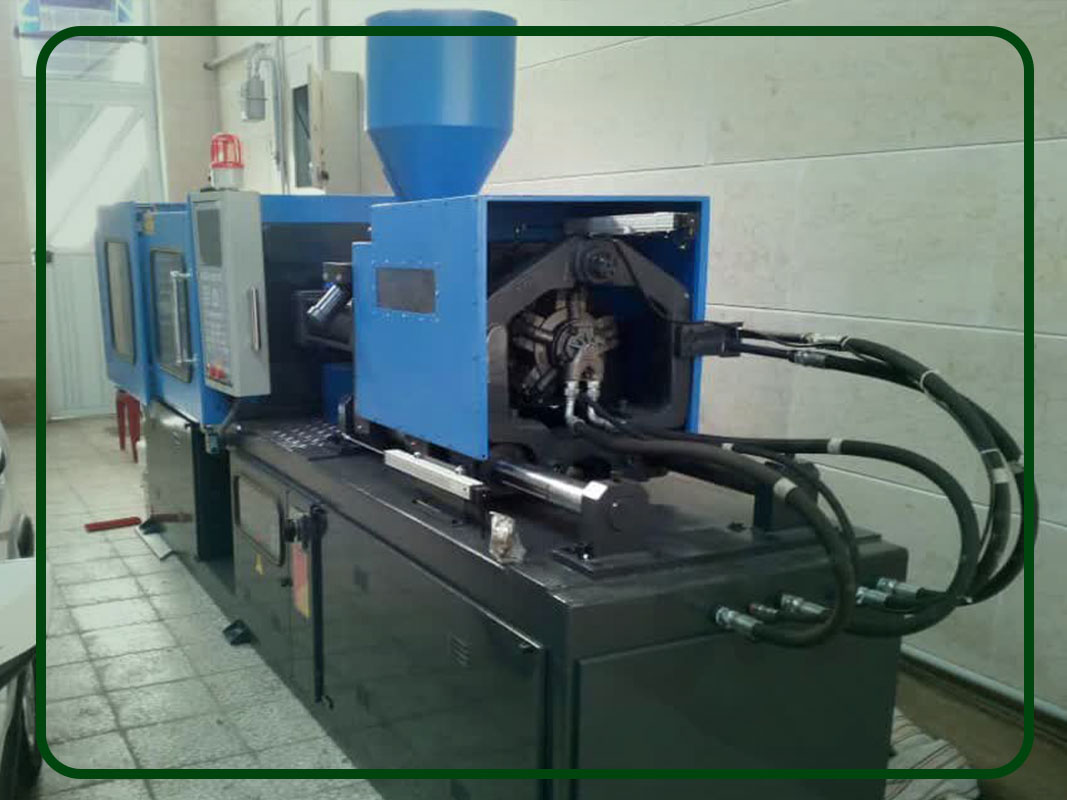

واحد تزریق

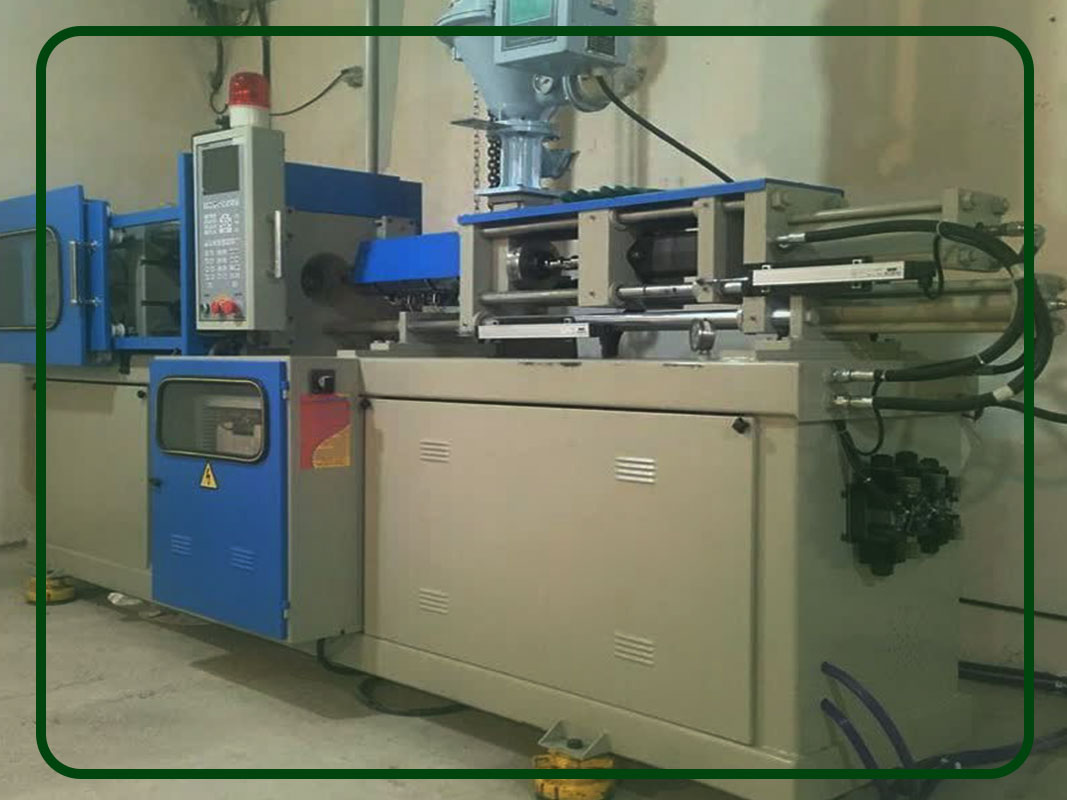

واحد تزریق بخشی از دستگاه تزریق پلاستیک است که مسئول ذوب کردن، مخلوط کردن و تزریق مواد پلاستیکی به داخل قالب است. این واحد از اجزای زیر تشکیل شده است:

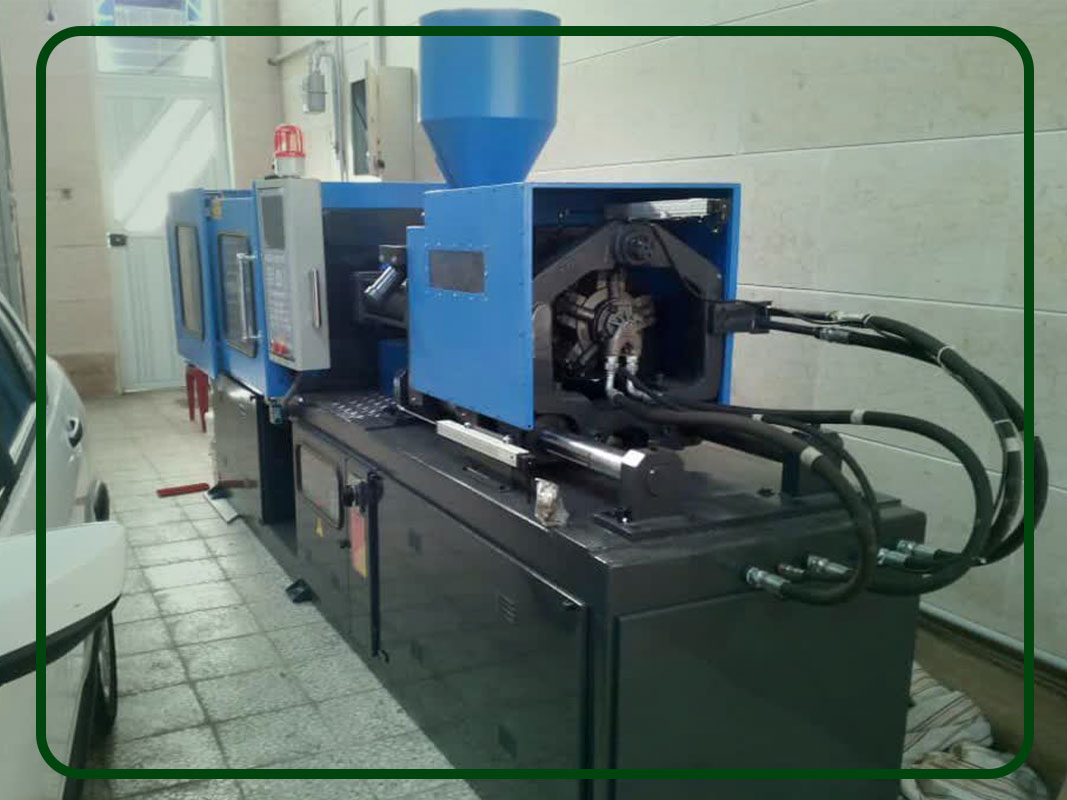

• قیف مواد:

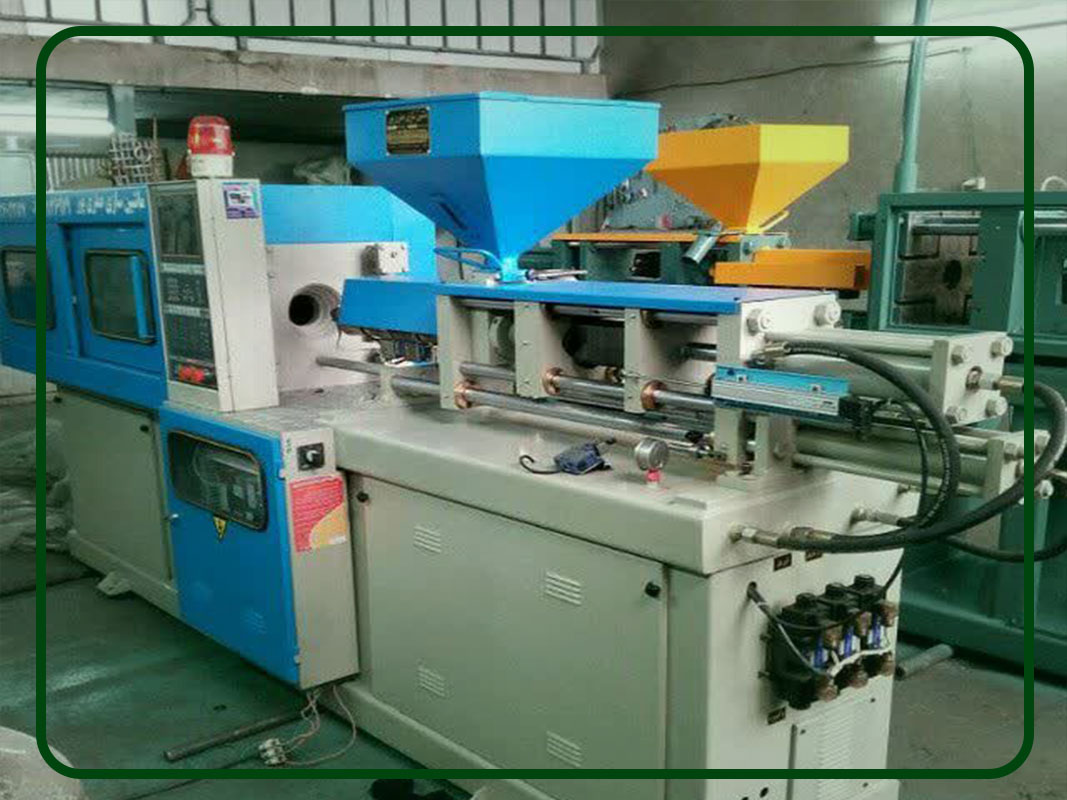

قیف مواد یا (Hopper) قطعه‌ای است که مواد پلاستیکی به شکل گرانول یا پودر در آن قرار می‌گیرند. این قطعه معمولا از جنس فولاد ضد زنگ یا پلاستیک ساخته شده و دارای درپوشی است که جلوی ورود گرد و غبار و رطوبت را می‌گیرد. برخی از قیف‌ها دارای سیستم خشک کننده هستند که مواد را قبل از تزریق خشک می‌کنند.

• بشکه تزریق:

بشکه تزریق یا (Barrel) قطعه‌ای است که مواد پلاستیکی از قیف به آن منتقل می‌شوند و در آن ذوب و مخلوط می‌شوند. این قطعه از جنس فولاد آلیاژی ساخته شده و دارای سیستم حرارتی است که مواد را به دمای مورد نیاز برساند. بشکه تزریق معمولا از چندین ناحیه حرارتی تشکیل شده است که هر کدام دارای حسگرها و کنترل‌کننده‌های مجزا هستند.

• پیچ تزریق:

پیچ تزریق یا (Screw) قطعه‌ای است که درون بشکه تزریق قرار دارد و با چرخش خود مواد را به سمت نازل هدایت می‌کند. این قطعه از جنس فولاد آلیاژی ساخته شده و دارای چندین بخش است که هر کدام وظیفه‌ای خاص دارند. قسمت اول پیچ مسئول تغذیه مواد از قیف به بشکه است. دوم پیچ مسئول ذوب کردن و مخلوط کردن مواد با استفاده از حرارت و فشار است. سوم پیچ مسئول تزریق مواد به داخل قالب است.

• نازل تزریق:

نازل تزریق یا (Nozzle) قطعه‌ای است که در انتهای بشکه تزریق قرار دارد و مواد ذوب شده را از بشکه به داخل قالب منتقل می‌کند. این قطعه از جنس فولاد آلیاژی ساخته شده و دارای سیستم حرارتی است که جلوی سرد شدن مواد را می‌گیرد. نازل تزریق باید با قالب هماهنگ باشد تا از نشت مواد جلوگیری کند.

• سیستم کنترل:

سیستم کنترل بخشی از دستگاه تزریق پلاستیک است که تمامی پارامترهای فرآیند تزریق را تنظیم و نظارت می‌کند. این سیستم از یک واحد مرکزی که معمولا از یک PLC تشکیل شده و یک صفحه نمایش که معمولا از یک LCD رنگی تشکیل شده است، تشکیل شده است. این سیستم قادر است اطلاعات مربوط به دما، فشار، سرعت، زمان، وزن و غیره را نمایش دهد و ثبت کند. همچنین این سیستم قادر است اطلاعات مربوط به قالب‌ها و محصولات را در حافظه خود ذخیره کند و با استفاده از رابط‌های مختلف با سایر دستگاه‌ها مانند ربات‌ها ارتباط برقرار کند.

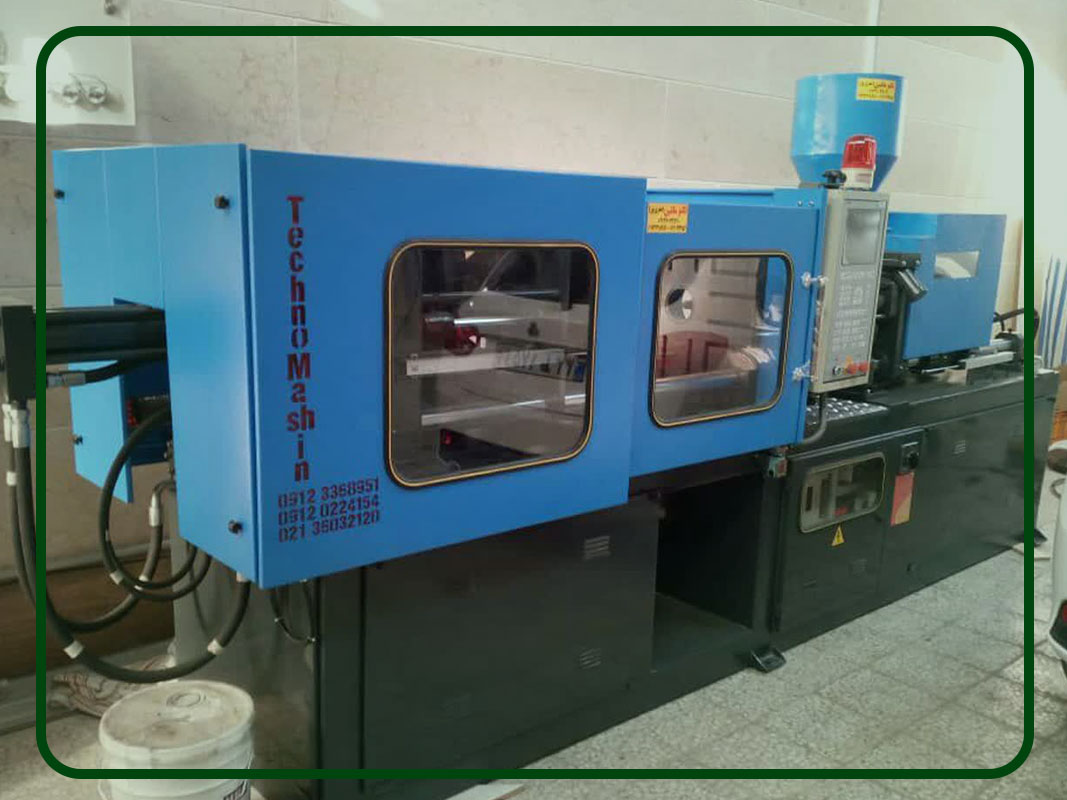

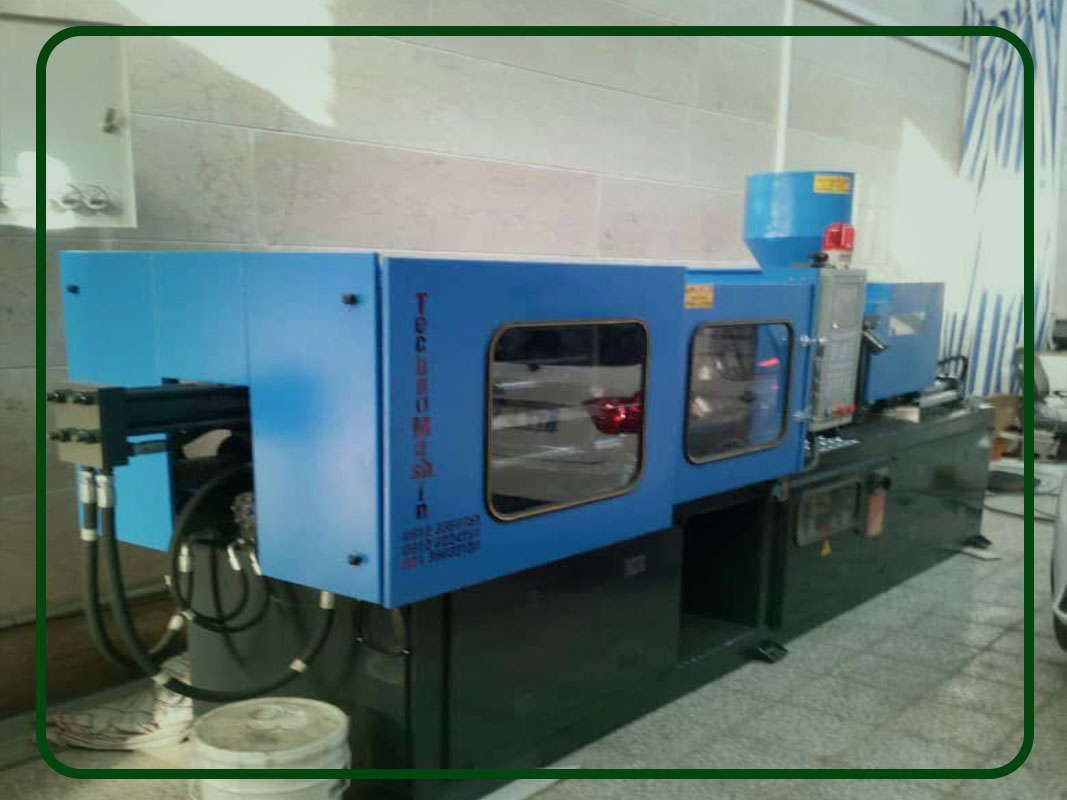

واحد گیره

واحد گیره بخشی از دستگاه تزریق پلاستیک است که مسئول بستن، باز کردن و حرکت دادن قالب است. این واحد از اجزای زیر تشکیل شده است:

• قالب تزریق:

قالب تزریق یا (Mold) قطعه‌ای است که شکل و ساختار محصول نهایی را تعیین می‌کند. این قطعه از دو نیمه، نیمه ثابت و نیمه متحرک تشکیل شده است که در هنگام تزریق مواد، بسته می‌شوند و در هنگام خارج کردن محصول، باز می‌شوند. قالب تزریق معمولا از جنس فولاد آلیاژی ساخته شده و دارای چندین بخش است که هر کدام وظیفه‌ای خاص دارند. بخش‌های اصلی قالب تزریق عبارتند از:

• • سوراخ تزریق:

سوراخ تزریق یا (Sprue) بخشی از قالب تزریق است که مواد ذوب شده را از نازل تزریق به داخل قالب منتقل می‌کند. این بخش معمولا در نیمه ثابت قالب قرار دارد و دارای شکل مخروطی است.

• • کانال تزریق:

کانال تزریق یا (Runner) بخشی از قالب تزریق است که مواد ذوب شده را از سوراخ تزریق به داخل حفره‌های قالب منتقل می‌کند. این بخش معمولا در نیمه ثابت قالب قرار دارد و دارای شکل استوانه‌ای است.

• • دریچه تزریق:

دریچه تزریق یا (Gate) بخشی از قالب تزریق است که مواد ذوب شده را از کانال تزریق به داخل حفره‌های قالب منتقل می‌کند. این بخش معمولا در نیمه متحرک قالب قرار دارد و دارای شکل مختلفی مانند مثلثی، مستطیلی، دایره‌ای و غیره است.

• • حفره تزریق:

حفره تزریق یا (Cavity) بخشی از قالب تزریق است که شکل و ساختار محصول نهایی را تعیین می‌کند. این بخش معمولا در نیمه متحرک قالب قرار دارد و دارای شکل متناسب با محصول است.

• • سیستم خنک کننده:

خنک کننده یا (Cooling system) بخشی از قالب تزریق است که مسئول خنک کردن مواد ذوب شده و سفت شدن آن‌ها در داخل حفره‌های قالب است. این بخش از چندین لوله و شیر تشکیل شده است که آب یا مایع خنک کننده دیگری را از طریق آن‌ها به داخل قالب می‌فرستند.

• • سیستم خارج کننده:

سیستم خارج کننده یا (Ejector system) بخشی از قالب تزریق است که مسئول خارج کردن محصول از داخل حفره‌های قالب است. این بخش از چندین قطعه مانند پین، پلیت، راکشن و غیره تشکیل شده است که با فشار هوا یا مایع، محصول را از قالب جدا می‌کنند.

• گیره تزریق:

گیره تزریق یا (Clamp) قطعه‌ای است که نیمه‌های قالب را به هم متصل می‌کند و با اعمال فشار، جلوی باز شدن آن‌ها را می‌گیرد. این قطعه از جنس فولاد آلیاژی ساخته شده و دارای چندین نوع مانند گیره مکانیکی، گیره هیدرولیکی، گیره الکتریکی و گیره هیدرومکانیکی است. گیره تزریق باید قادر باشد فشار کافی را برای جلوگیری از نشت مواد از قالب اعمال کند.

• پایه تزریق:

پایه تزریق یا (Platen) قطعه‌ای است که نیمه‌های قالب را به گیره تزریق متصل می‌کند. این قطعه از جنس فولاد آلیاژی ساخته شده و دارای چندین سوراخ برای اتصال قالب، گیره، سیستم خنک کننده و سیستم خارج کننده است.

• سیلندر تزریق:

سیلندر تزریق یا (Cylinder) قطعه‌ای است که نیمه متحرک قالب را به پایه تزریق متصل می‌کند و با اعمال فشار هوا یا مایع، نیمه متحرک را به جلو و عقب حرکت می‌دهد. این قطعه از جنس فولاد آلیاژی ساخته شده و دارای یک پیستون و یک میله است.

• سیستم کنترل:

سیستم کنترل بخشی از دستگاه تزریق پلاستیک است که تمامی پارامترهای فرآیند گیره را تنظیم و نظارت می‌کند.
